Устройство для подъема и удержания ГНКТ УПГТ

Назначение

Устройство для подъема и удержания ГНКТ предназначено для подъема и подвешивания над устьем скважины аварийной или поврежденной ГНКТ.

Конструкция

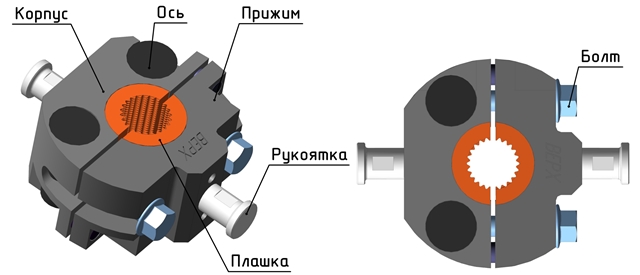

Устройство подъёма представляет собой сборку корпуса и прижима, их точное взаиморасположение обеспечивается штифтами, прижим обеспечивается болтами, с возможностью вращения по оси. Для фиксации ГНКТ предусмотрены сменные плашки, которые крепятся к корпусу и прижиму винтами, для транспортировки всего устройства предусмотрены рукоятки. Устройство подъёма может использоваться со сменными насадками, характеризирующие различные типоразмеры ГНКТ.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Размеры захватываемой БДТ	Габаритный диаметр по корпусу, мм	Габаритный диаметр по рукояткам, мм	Высота, мм	Грузоподъемность, кН	Масса, кг
	УПГТ	19,1; 25,4; 33,4; 38,1; 44,45	200,0	260,0	100,0	160,0	18,0

На странице оформления заказа вы сможете указать свой типоразмер
