Труборез внутренний гидравлический универсальный ТВГ-У

Назначение

Труборез внутренний гидравлический универсальный предназначен для отрезания в скважине элементов насосно-компрессорных труб, для последующего их извлечения при проведении ремонтно-восстановительных работ.

Конструкция

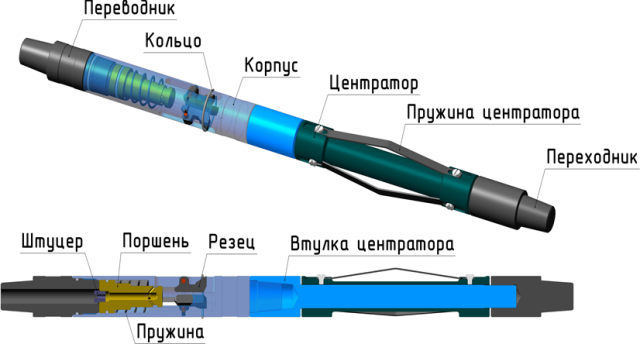

Труборез состоит из: переходника, предназначенного для соединения с валом двигателя, корпуса с установленными в него резцами, поршня, пружины, кольца запорного, корпуса центратора, втулки центратора, пружины цетратора, переводника, уплотнений и штуцера.

При вращении трубореза и одновременном увеличении давления промывочной жидкости в камере, поршень перемещается, выдвигая резцы из пазов корпуса в рабочее положение. Для исключения резкого перехода резцов в рабочее положение в корпусе установлена пружина и запорное кольцо. После разрезания трубы и падения давления, поршень возвращается в начальное положение, а резцы заправляются в пазы корпуса. Для уменьшения биения трубореза во время работы в его нижней части установлен центратор. Центратор состоит из трёх пружин установленных на втулку и закрепленных винтами. При вводе трубореза в трубу, планки прижимаются к её стенкам, а втулка с корпусом выполняют роль подшипников скольжения.
