Труборез внутренний гидравлический ТВГ

Назначение

Труборез внутренний гидравлический предназначен для отрезания в скважине элементов насосно-компрессорных труб, для последующего их извлечения при проведении ремонтно-восстановительных работ.

Конструкция

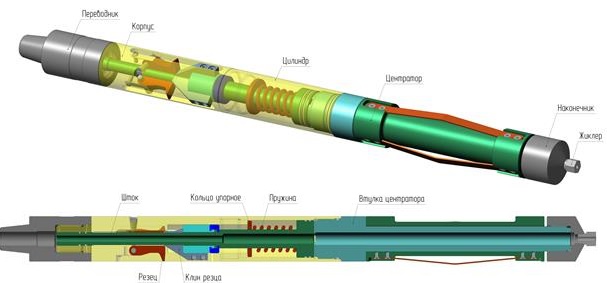

Труборез внутренний гидравлический состоит из: переводника предназначенного для соединения с валом двигателя, корпуса с установленными в него ножами, штока, толкателя, пружины, основного корпуса, втулки, центратора и наконечника.
При вращении трубореза и одновременном увеличении давления в камере, шток с установленными на него толкателями перемещается, выдвигая резцы из пазов корпуса в рабочее положение. Для исключения резкого перехода резцов в рабочее положение между штоком и корпусом установлена пружина. После разрезания трубы и уменьшения давления резцы под действием пружин убираются в пазы корпуса. Для уменьшения биения трубореза во время работы, в его нижней части установлен центратор. Центратор состоит из трёх планок установленных на втулку и закрепленных винтами. При вводе трубореза в трубу, планки прижимаются к её стенкам, а втулка с корпусом выполняют роль подшипников скольжения.
Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.


Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр разрезаемых труб, мм Наружный диаметр, мм Рабочее давление, атм Присоединительная
резьба
ТВГ-73 73,0 57,0 5-20 З-42 или АММТ 1.0"
ТВГ-89 89,0 70,0 5-20 З-42 или АММТ 1.5"
ТВГ-102 102,0 80,0 5-20 З-42 или АММТ 1.5"
На странице оформления заказа вы сможете указать свой типоразмер
