Назначение

Метчик ловильный типа МЛ предназначен для захвата путем врезания ввинчиванием во внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в скважинах.

Конструкция

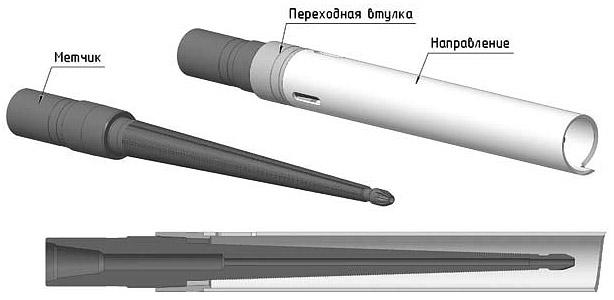

Метчик ловильный нарезной представляет собой стальной патрубок с конусом на одном конце и муфтовой присоединительной резьбой – на другом. На конусе выполнена оригинальная ловильная резьба упорного профиля. Вдоль резьбы выполняются продольные канавки специального профиля для улучшения условий врезания и вывода стружки.

Маркировка: МЛ-YYxZZ, где:

МЛ - метчик ловильный нарезной;
YY - минимальный D ловильной резьбы;
ZZ - максимальный D ловильной резьбы.

Метчик имеет сквозной канал для прохода промывочной жидкости.
На конце метчика выполнен фрезерующий элемент повышенной твердости и предназначенный для освобождения прохода для метчика внутрь извлекаемого объекта.
В верхней части метчика имеется резьба для присоединения направления.
При использовании метчика без направления для обеспечения сохранности резьбы используется предохранительное кольцо.
Конструкция метчика предусматривает два исполнения - правое и левое.

Размеры даны справочно. Подробнее о размерах и конфигурации, а также возможности поставки отсутствующих размеров уточняйте у менеджеров компании.

В корзину	Шифр типоразмера	Наименьший диаметр ловильной, резьбы, мм	Наибольший диаметр ловильной, резьбы, мм	Номинальная осевая нагрузка, кН	Наружный диаметр, мм	Диаметр проходного канала, мм	Длина, мм	Масса, кг	Присоединительная резьба
	МЛ-20х45	20,0	45,0	242,0	46,0	5,0	560,0	9,1	З-38
	МЛ-22х48	22,0	48,0	283,0	54,5	10,0	580,0	4,68	З-44
	МЛ-22х54	22,0	54,0	292,0	54,5	10,0	675,0	6,0	З-44
	МЛ-135х170	135,0	170,0	1320,0	197,0	80,0	840,0	140,0	3-152
	МЛ-32х73	32,0	73,0	600,0	80,5	14,0	830,0	17,4	З-66
	МЛ-40х80	40,0	80,0	643,0	86,5	14,0	830,0	19,15	З-73
	МЛ-45х85	45,0	85,0	710,0	95,5	22,0	830,0	30,1	З-76
	МЛ-55х95	55,0	95,0	760,0	108,0	22,0	830,0	30,1	З-88
	МЛ-60х100	60,0	100,0	873,0	108,0	28,0	865,0	33,82	З-88
	МЛ-65х109	65,0	109,0	920,0	109,9	32,0	950,0	42,2	З-88
	МЛ-70х114	70,0	114,0	1020,0	121,0	36,0	890,0	48,0	З-102
	МЛ-75х120	75,0	120,0	900,0	127,0	38,0	900,0	50,0	З-102
	МЛ-143х174	143,0	174,0	1320,0	197,0	80,0	840,0	160,0	3-152
	МЛ-90х135	90,0	135,0	1210,0	140,0	45,0	920,0	68,0	З-117
	МЛ-100х145	100,0	145,0	1240,0	152,0	50,0	920,0	79,0	З-121
	МЛ-120х165	120,0	165,0	1320,0	168,0	60,0	930,0	100,0	З-133
	МЛ-146х194	146,0	194,0	1320,0	197,0	80,0	1200,0	185,0	3-152
	МЛ-200х245	200,0	245,0	1550,0	162,0	80,0	1250,0	270,0	3-152
