Магнитный извлекатель кольцевой МИК

Назначение

Магнитный извлекатель кольцевой предназначен для извлечения из нефтяных, газовых и геологоразведочных скважин мелких предметов, обладающих ферромагнитными свойствами.

Конструкция

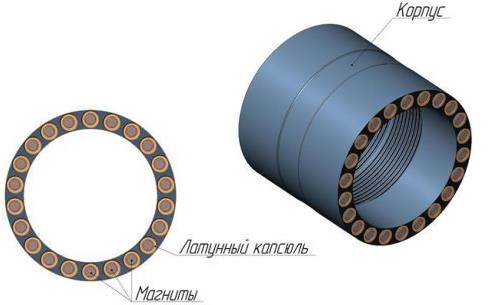

Конструкция магнитного извлекателя кольцевого магнитного ловителя представляет собой трубчатый корпус, который с одной стороны имеет двухступенчатую упорную резьбу для крепления к обурочной трубе или замковое соединение для соединения с бурильными трубами, а с другой установлена магнитная система, состоящая из постоянных магнитов.

Работа магнитного извлекателя кольцевого основана на том, что предметы, обладающие ферро магнитными свойствами находящиеся в межтрубном пространстве между трубой, ЭЦН и обсадной колонной, притягиваются и удерживаются на рабочей поверхности магнитной системы.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Наружный диаметр, мм	Внутренний диаметр, мм	Длина, мм	Грузоподъемность, кг	Масса, кг	Присоединительная резьба
	МИК-123/96	123,0	96,0	115,0	200,0	1,2	РДУ-122
	МИК-114/80	114,3	80,0	400,0	200,0	17,7	З-76
	МИК-64/30	64,0	30,0	60,0	75,0	2,7	АТТМ-1,5
	МИК-152/120	152,0	120,0	400,0	200,0	12,7	РДУ-140

На странице оформления заказа вы сможете указать свой типоразмер
